二ュース・トピックス
このページでは新型ジャイロコプター、同軸反転ヘリコプター(Coaxial Helicopter), 新型エンジン、モーターパラ用エンジン、オートバイ・自動車エンジンベースの飛行機用エンジン、UAV(Unmanned
Aerial Vehicle) 、UAV用エンジン等について紹介する。
2020年12月25日

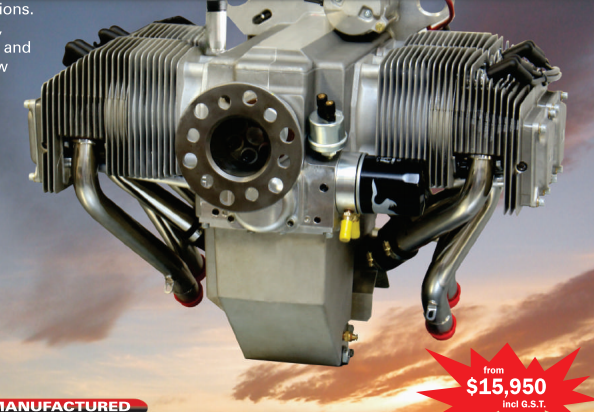

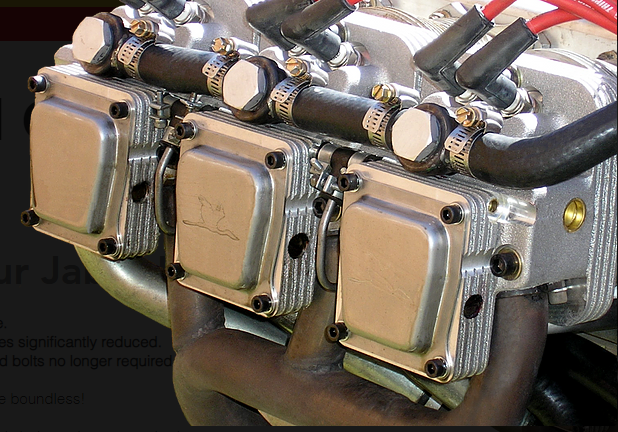

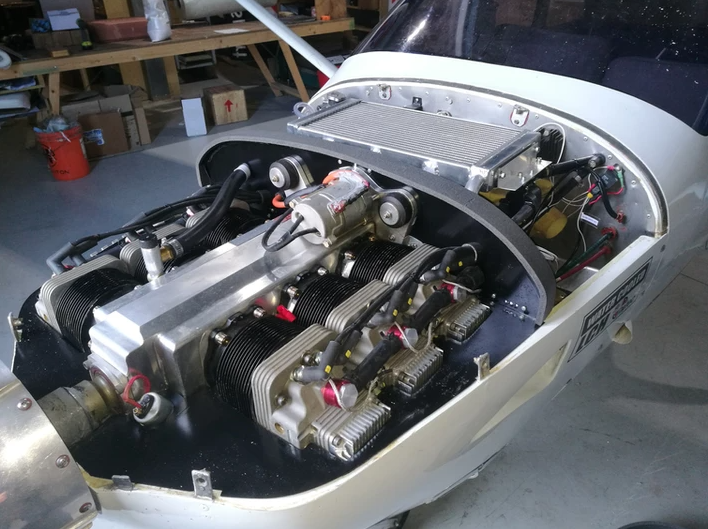

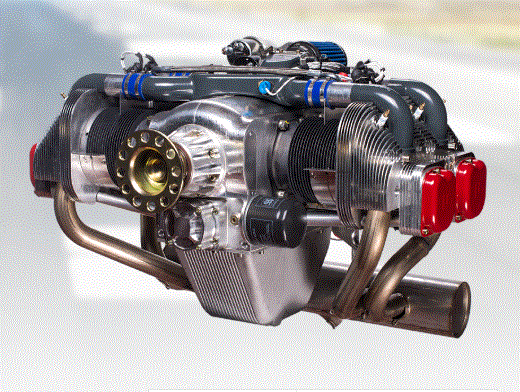

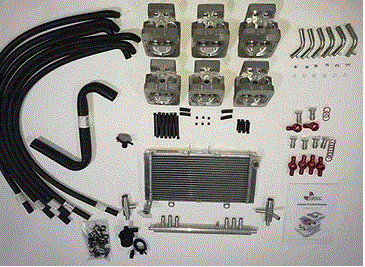

Jabiru Aircraft Pty Ltd 社(オーストラリア)製 Jabiru2200, Jabiru3300型空冷エンジンの水冷式へのコンヴァージョンキットの販売

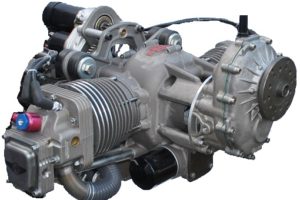

Jabiru 2200 エンジン 重量: 62.3kg (エグゾ-ストパイプ、キャブレーター、オルタネーター、イグニッションシステム、レギュレーター等すべて含む)

本エンジンは1992年に生まれて以来、現在は第4世代エンジンとして新たに生まれ変わり更なる耐久性、信頼性を実現している。 本エンジンは4ストロークエンジンとしては極めて軽量に仕上がっており、価格面でも相当安価となっている。 本サイトではこのエンジンのジャイロコプターへの採用を継続して注視してきjたが、未だその例は見られていない。 ジャイロの場合、ほぼプッシャー式搭載が標準となるため、飛行時のシリンダーヘッドへの十分なクーリングが望めないという問題が原因と思われる。 この度、ラジアルエンジンの専門メーカーRotec Aerosport社(オーストラリア)よりジャビルエンジン向けの水冷式シリンダーヘッドアップグレード キットが発売された。 標準の空冷式シリンダーヘッドの温度は200度まで上がるが本キットによる水冷式にアップグレードした場合、温度は80
~ 110度と大幅に下がる。
本キットにより現在ジャイロコプター用唯一の標準エンジンとなっているRotax900シリーズに対し新たな選択肢となりうるのでは。
水冷コンヴァージョンキット 価格、重量は現在問合せ中


2020年12月17日

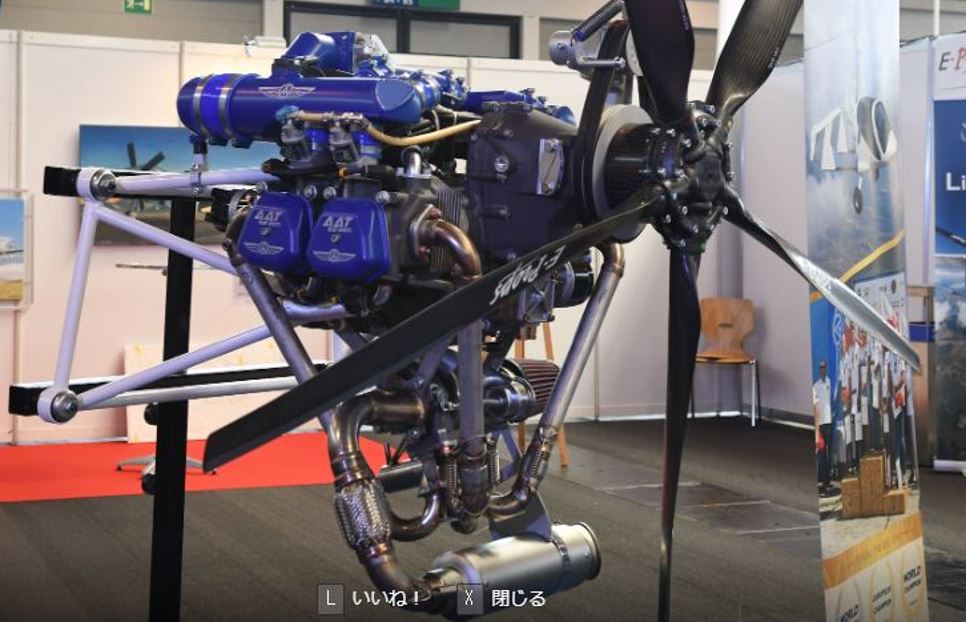

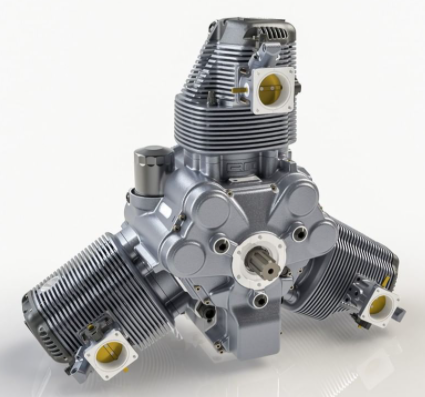

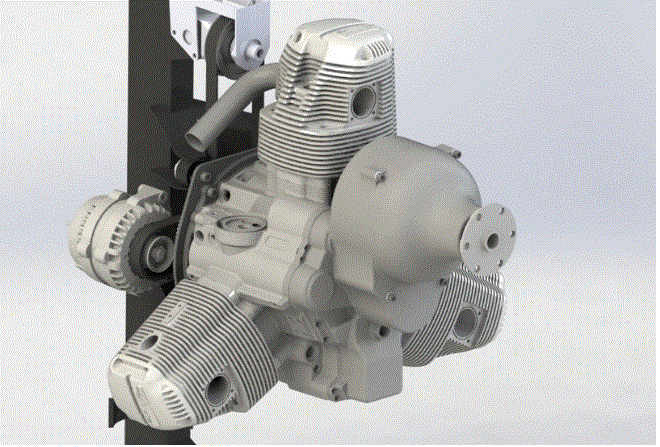

新型3気筒ラジアルエンジン Radial Motion社(豪)

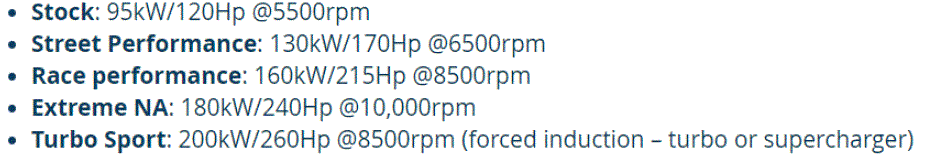

ラジアルモーション社は現在3気筒1.6l, 2.0lのラジアルエンジン(空冷、水冷)を開発中 用途は軽飛行機、自動車(主にスポーツ用トライク、オフロードバギー等向け)、ユーティリティー(発電機他産業機器向け動力) 馬力
(NA) 120hp ~ 200hp、 重量75kg 外観的にも極めて美しい仕上がりで最小馬力仕様でも120hpと強力。 ジャイロコプター用としてはタンデムモデル向きでRotax900シリーズの対抗機種となるだろう。 価格の発表が待たれるところだ。

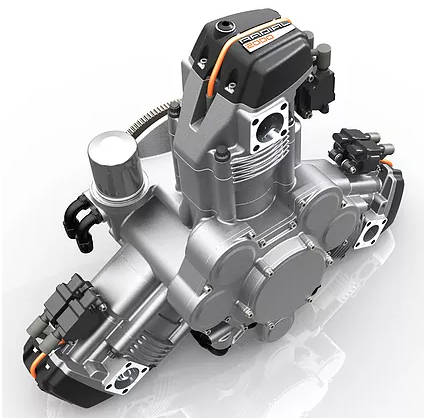

1.6L 空冷モデル 2.0L 水冷モデル
2020年12月14日

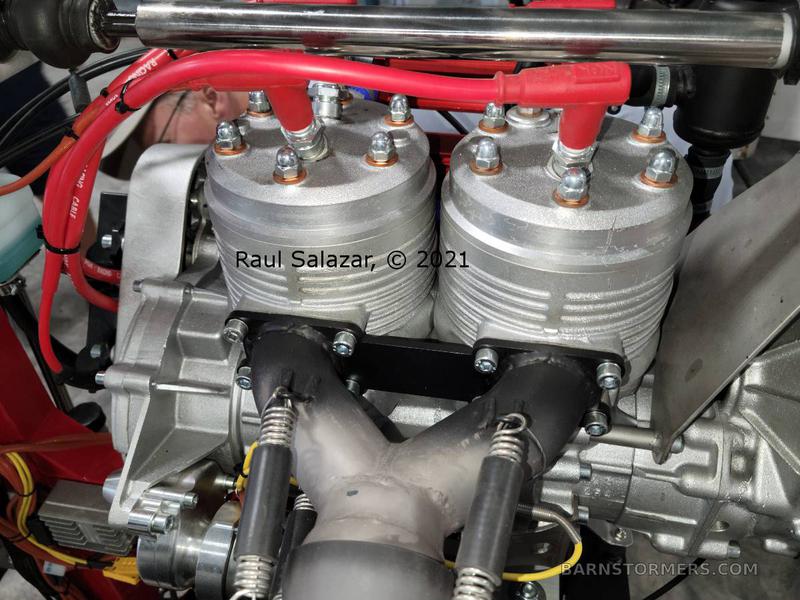

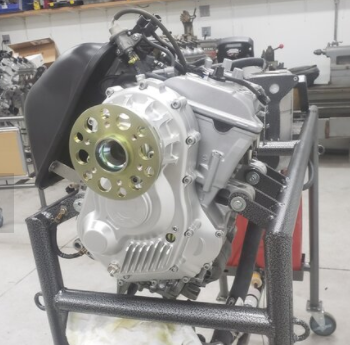

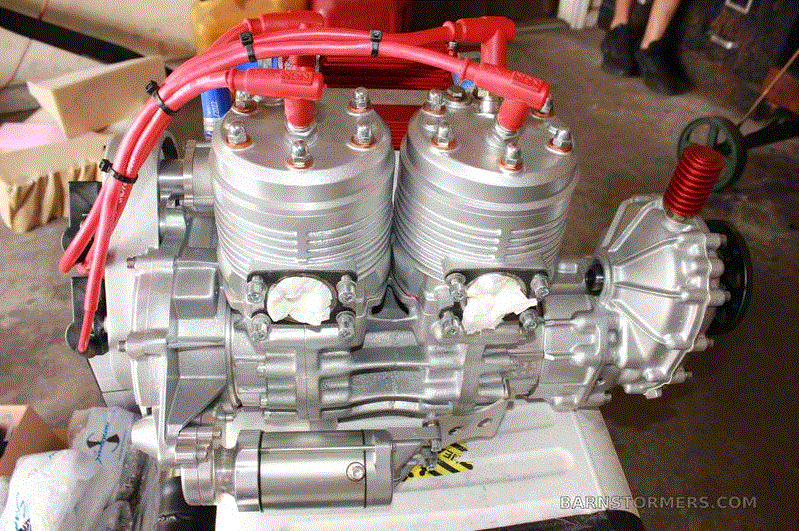

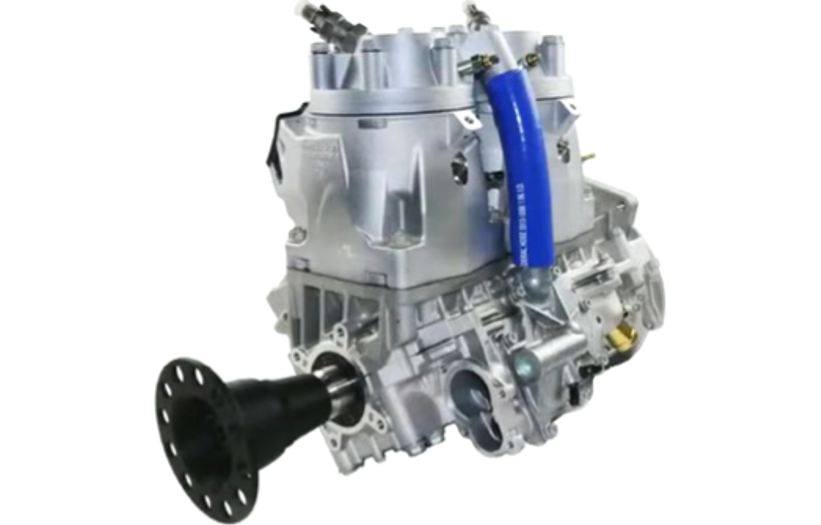

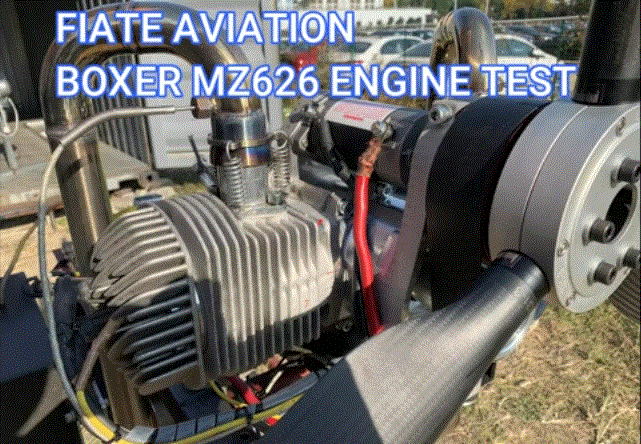

新型エンジン開発中 ”MZ626 2ストローク、ボクサーツインエンジン 65HP 626cc"
現在、2ストロークボクサーツインはHirth Engine社製F23のみで馬力も50HPだが上記エンジンは 626cc 65HPとシリンダー容積も大きく馬力も余裕がみてとれる。Facebook:https://www.facebook.com/groups/436449473535787/permalink/937067970140599/中のRotax582DCDIの次に「現在開発中」として掲載されている。 詳しい内容、写真等もなく、かのMZエンジンか否かも不明。 MZシリーズのCompactRadial
Engineは2018年?に中国人がカナダの前オーナーから製造・販売権を取得し販売している。
2020年10月15日
チェコ ヴェルネール社(Verner)製星形5F気筒、3気筒エンジンの製造無期限停止

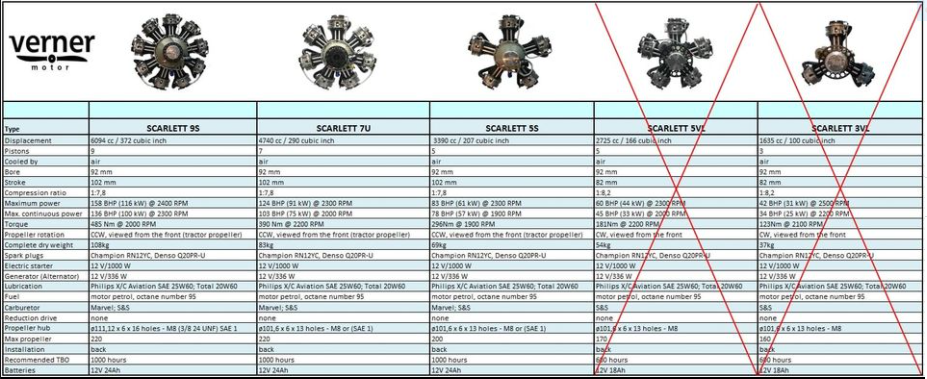

去る2020年9月10日掲載の同社スカーレット5V、同3Vエンジンは今後製造は無期限に停止となる。 下一覧は本件の同社Facebookによる案内
現在の5機種のエンジンライン中、9S、7U、5Sへ需要が集中しており現状では5機種全体を正常に供給してゆくことは不可能となっている。 目的は1)品質・高精度の維持、 2)現在の1年近くの納期を3機種に絞り短縮化の2点を実現する為今回の措置となった。

2020年10月01日

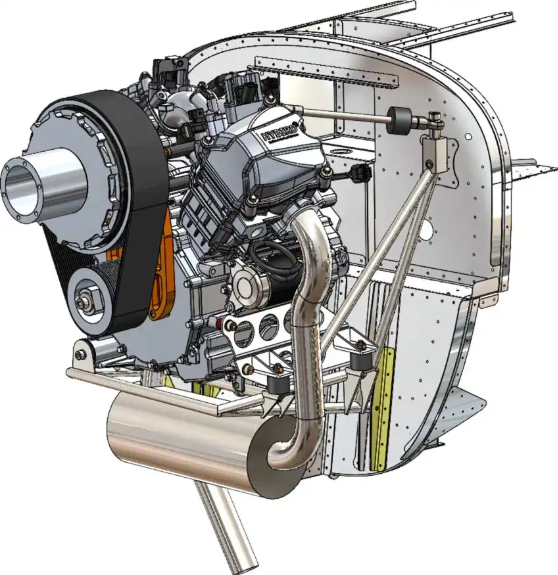

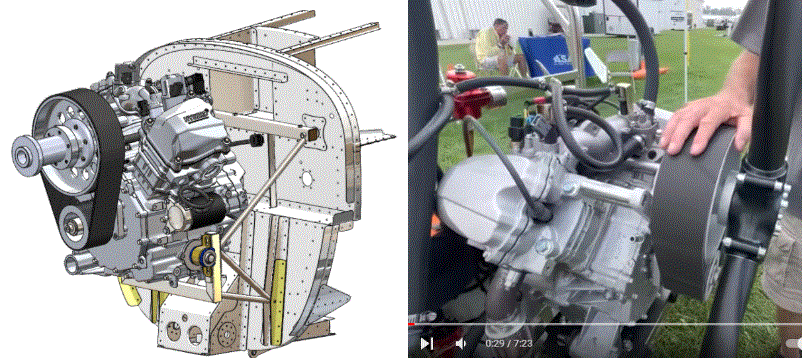

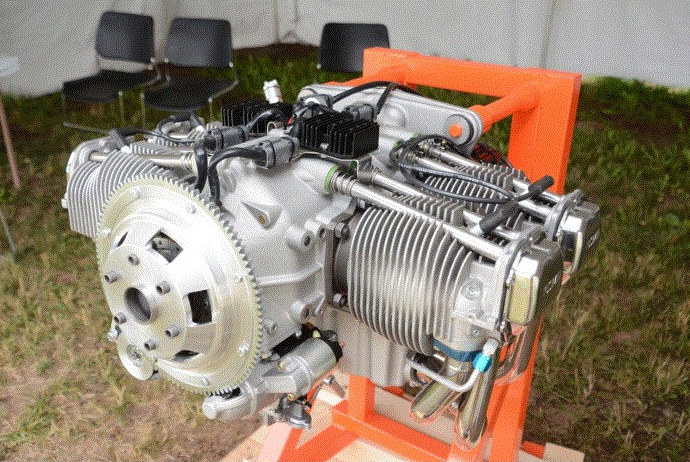

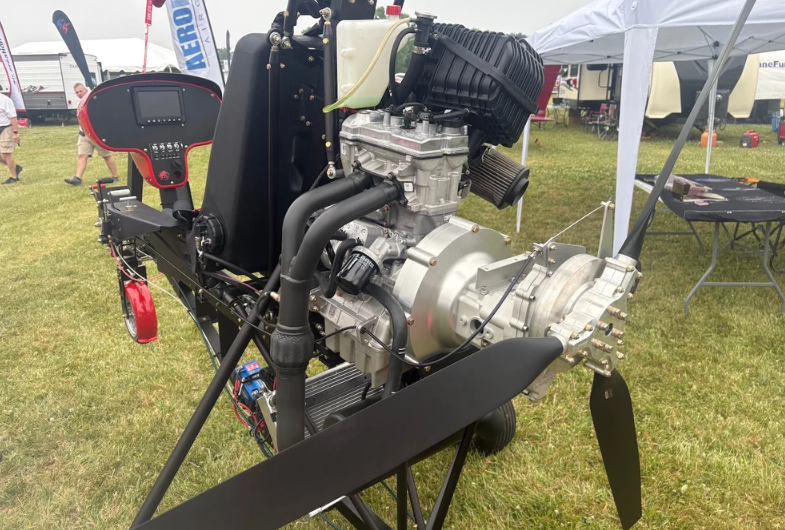

AERO MARINE社V-TWIN エンジン 2020年4月10日のアップデート

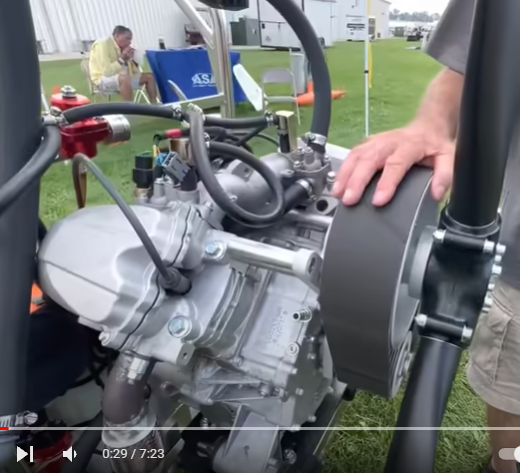

同社はマーリンPSAウルトラライト機用本エンジンをMidwest LSA Expo 2020に出展。 重量はエンジンマウント、プロペラ、リダクションギア等全て装備した状態でRotax582を若干上回りHKS4ストロークエンジンより若干軽量。 このクラスの4ストロークエンジンとしては極めて軽量である。

2020年9月10日

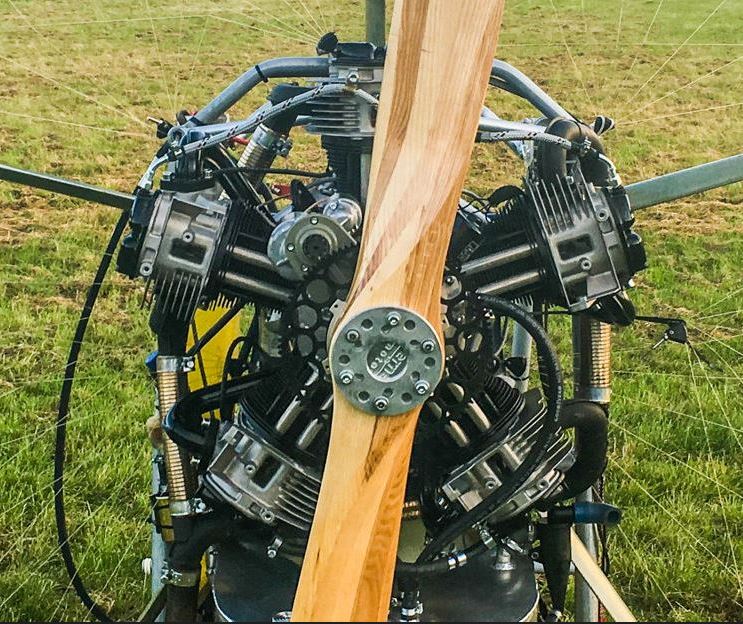

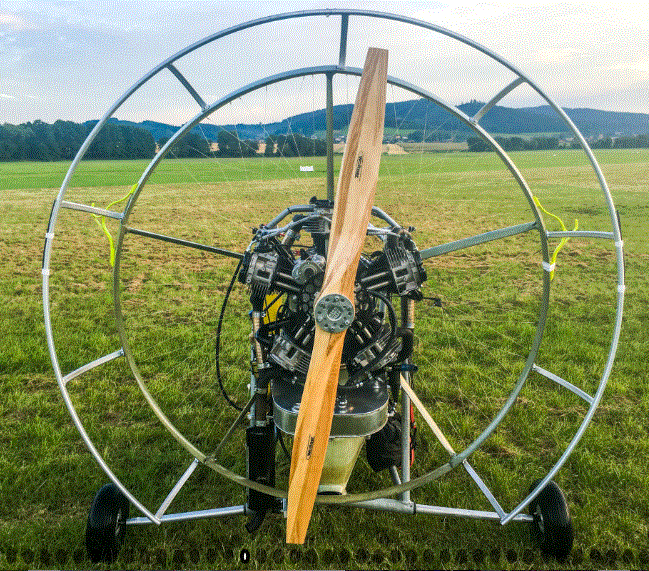

Verner Scarlett (ヴェルネールスカーレット)5Vエンジン 価格 US$9,315.00(オルタネーター、 セルスターター、
イグニッションコイル、ケーブル等込み) ヴェルネールモーター社 チェコ (ホームページ)
同社はラジアルエンジンの専門メーカーで、現在 3、5、7、9気筒の4モデルをシリーズ化しラインナップしている。 この中で国内で見られるシングルシータージャイロ(ベンセン、エアーコマンド、ドミネーター等)に適合するエンジンとして本モデル(空冷星形5気筒
4ストローク サイドバルブ ダイレクトドライブ 2,725cc, 2,300r.p.m. 60HP, 54kg,)が丁度良いと思われる。

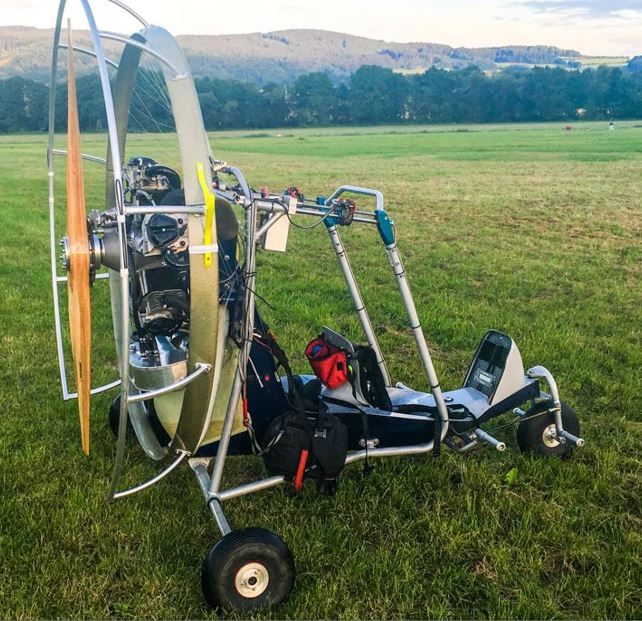

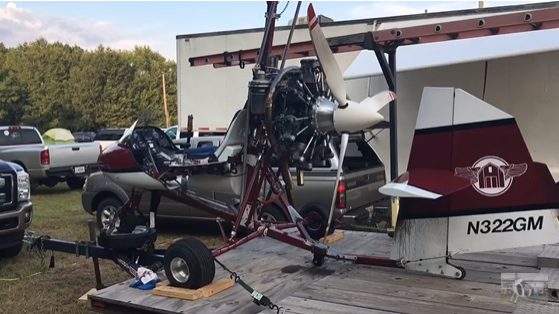

このクラスの4ストロークエンジンとしては、極めて軽量の仕上がりでエンジン音も極めて静かだ。 ジャイロコプターへの搭載の例は未だ見られないが、モーターパラの(飛行動画)ご参照。
ジャイロへ搭載する場合の注意点2項目 :
1. 通常プッシャー式取り付けとなる為、星形のトップシリンダーヘッドの冷却を十分確認の要あり。
2. このエンジンは2,300r.p.m.というスロー回転である為、大経のプロペラと組み合わせることにより強力な推力を得ることができる。 搭載位置が高くなるため、CLT要件の十分な確認が必要である。
ラジアルエンジン搭載のジャイロとしてはAviomania G1 SAの例(下画像)があるが、エンジンはRotec Aerosport社(ホームページ)製の大型のものを積んでいる。
(Rotec Radial Engineテスト 動画)
2020年8月23日

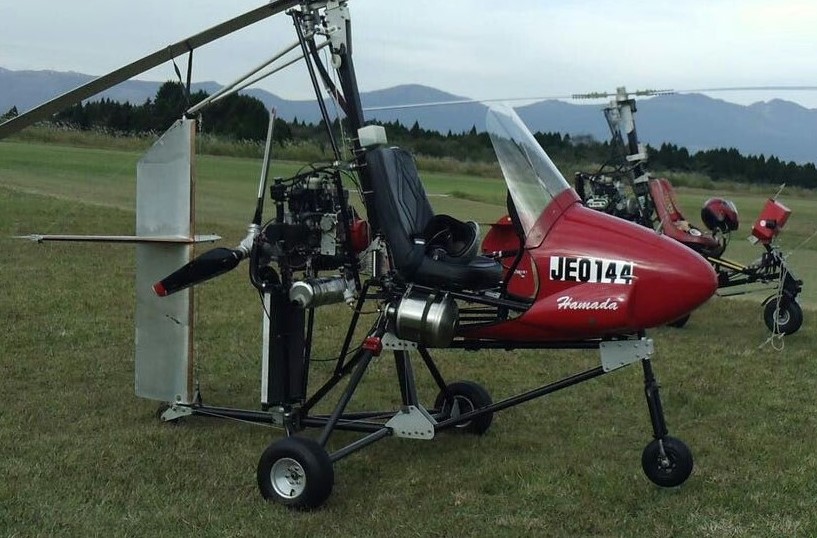

シングルシーター小型ジャイロコプター用エンジンについて。
現在、日本のジャイロコプターは今でもシングルシーターが中心で機体はベンセン、 エアーコマンド、 ドミネーターです。 組立キットとして輸入できるのは、エアーコマンド、 スタービージャイロ(ジャイロビー)、ポーランド製JK-2
NANO(米輸入代理店GYRO103が輸入・販売開始)の3機種となっています。
これまでシングルシータージャイロコプター用エンジンはほぼRotax503, 582が中心であったが、今後はモーターパラ用の超軽量エンジンPOLINI
THOR 250DS、MINARI STRATOS 400等が注目されてくるのでは。 エアーコマンドやジャイロビーは当初Rotax447エンジンをベースに設計・製作されていた。 Rotax社が447,
503の製造を終了して以来10年以上経過し、その間の技術進歩により、より軽量、強力なエンジンが出現しており小型一人乗り用ジャイロに適したエンジンとして、前記の2機種は極めて期待の持てるものだ 。 エンジン画像 POLINI
THOR 250DS 2020.7.04参照 MINARI STRATOS400 2020.8.08参照 POLINI THOR 250DSエンジンで快調に飛ぶマイクロライト機 (フライトビデオ) POLINI THOR 250DSエンジン付きマイクロライト機REV (説明ビデオ)

2020年8月08日

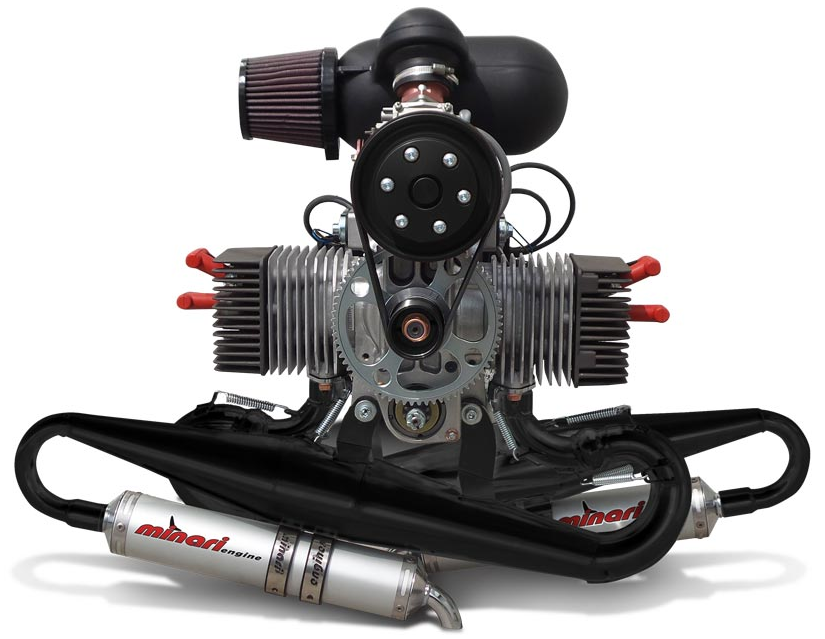

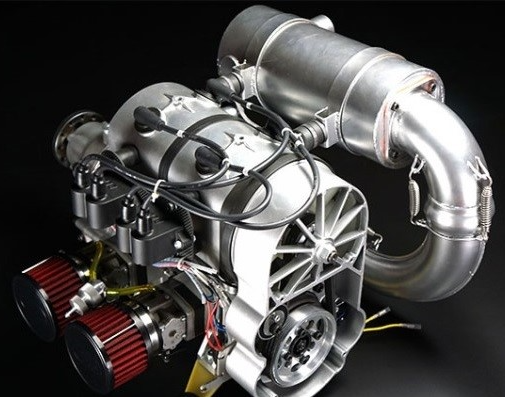

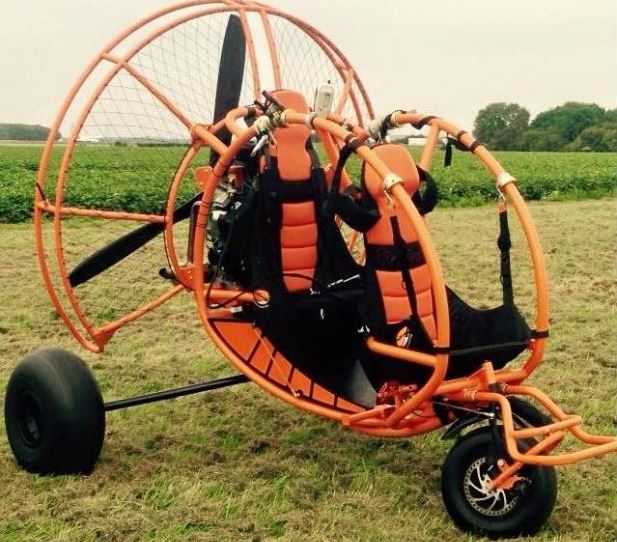

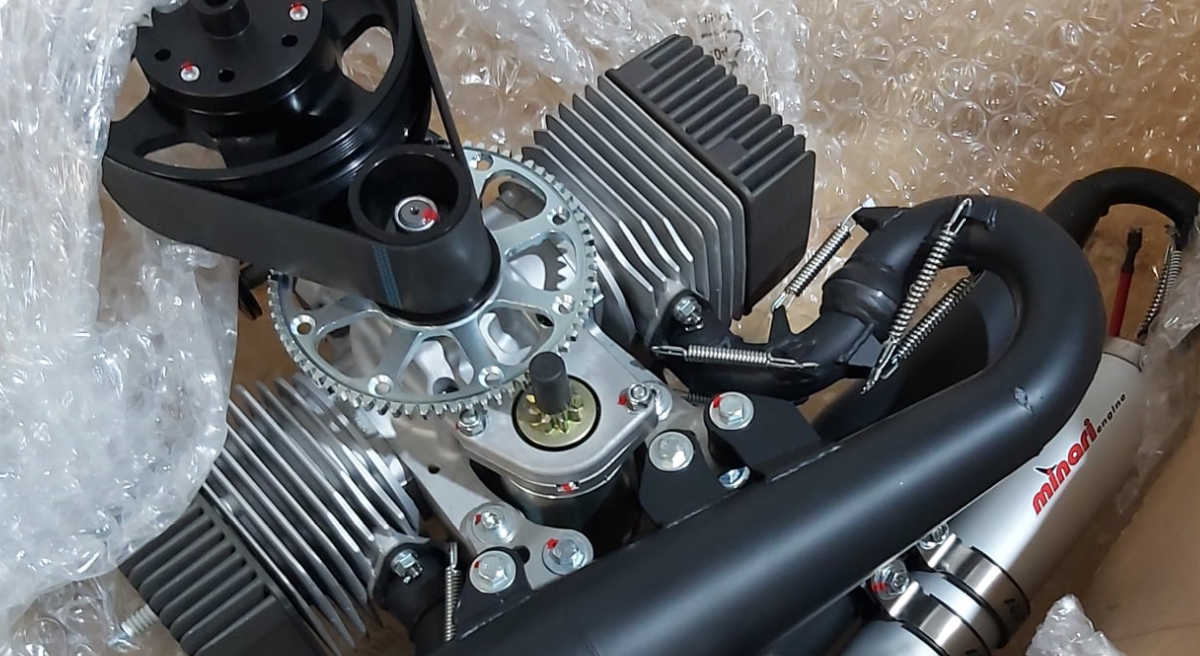

イタリア製最新型モーターパラ用エンジン Minari Stratos 400(ミナーリストラトス400) Minari Engine s.r.l.社(ミナリエンジン有限会社 伊) (ホームページ)
空冷水平対向2気筒2サイクルエンジン、388cc 50HP/8,000r.p.m. ワイヤリングシステム、バッテリー込み総重量 : 36kg
(エンジン説明ビデオ)
本エンジンはMinari社がモーターパラ用に開発した最強力エンジン。 超軽量、超強力50馬力の本エンジンは本ページ7月07日掲載のポーランド製ウルトラジャイロコプターJK-2
NANOの米国輸入代理店GYRO103社(ホームページ) が同モデルの強力モデル用に搭載する。 プッシャージャイロへの搭載によるシリンダーのオーバーヒートへの心配は全く不要。 本エンジンは、プッシャー式の飛行を前提として設計・開発されたものだからだ。
エンジン推力 : 135kg HELIX 150mm 3枚ペラ 130kg HELIX 160mm 2枚ペラ
本エンジンはRotax503エンジンを標準動力としている他のジャイロコプター(ベンセン、 エアーコマンド、 ドミネーター、 ジャイロビー等)の機体に余裕で使用できるだろう。 参考として、MAC90馬力、ホーリーキャブ付きエンジン
+ 52"(1.32M) X 26"ピッチ テネシー木製プロペラ付きベンセン機で300lbs(136kg)の推力記録に迫るもの。

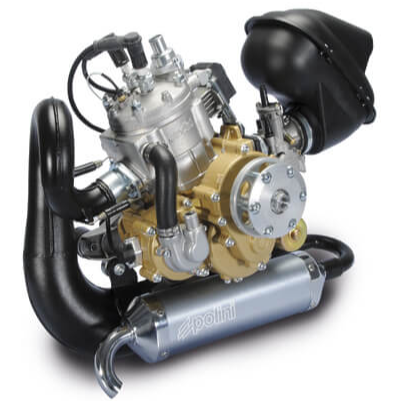

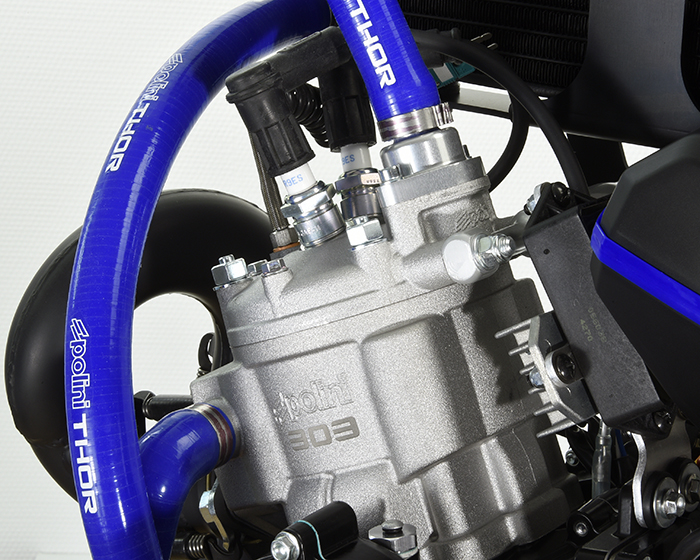

2020年7月04日 POLINI THOR250DSエンジンについて
7月01日掲載のポーランド製ウルトラライトジャイロコプターJK-2 NANOの動力源であるイタリア製のPOLINI THOR250DSについてROTAX447との比較で見てみよう。 ポイントはポリー二エンジンはヨーロッパで極めて人気の高いモーターパラ用エンジンで447に対し容量、重量で約1/2, 馬力で約90%、回転数は8,000RPMと3割ほど高いが水冷による安定的な冷却効果と低騒音性という特徴がある。 ROTAX447が製品ラインから消えてから10年近くたっているが、JK-2
NANOウルトラライトジャイロとPOLINIのような小排気量のエンジンの組み合わせでもそエれを動力源とする機体重量とのバランス次第ではROTAX447並みかそれを凌ぐパフォーマンスを実証しており、心強い限りだ。 因みにエアーコマンドジャイロ発売時はRotax447を動力としていた。
POLINI THOR 250DS ROTAX447


|
POLINI THOR 250DS |
ROTAX 447 |
冷却方式 |
水冷 |
空冷 |
ストローク |
2 |
2 |
気筒数 |
1 |
2 |
シリンダーボア(cc) |
244 |
436.5 |
馬力/R.P.M. |
36.5/8,000 |
39.6/6000 |
ドライウエイト(kg) |
19.5(セル付き、排気パイプなし) |
43.2 |
馬力当たり重量(KG/HP) |
0.53 |
1.68 |
2020年7月03日

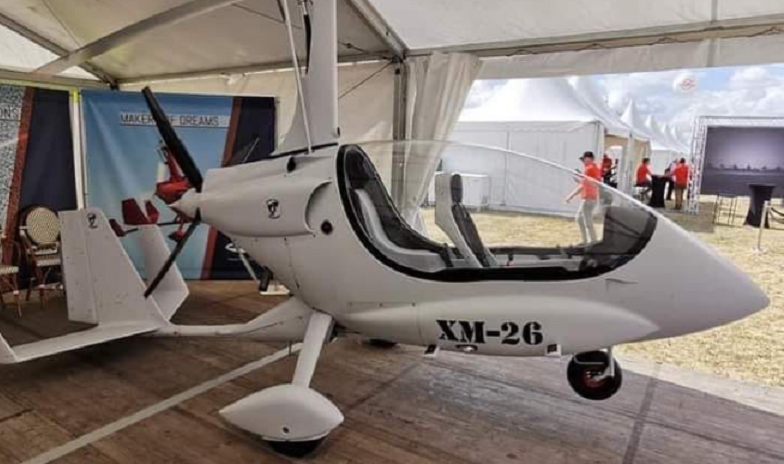

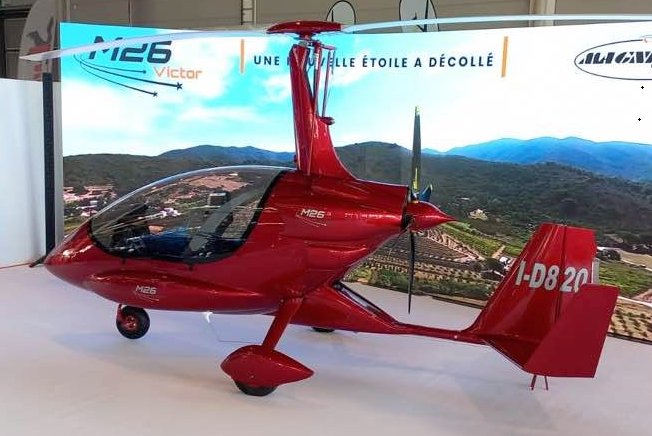

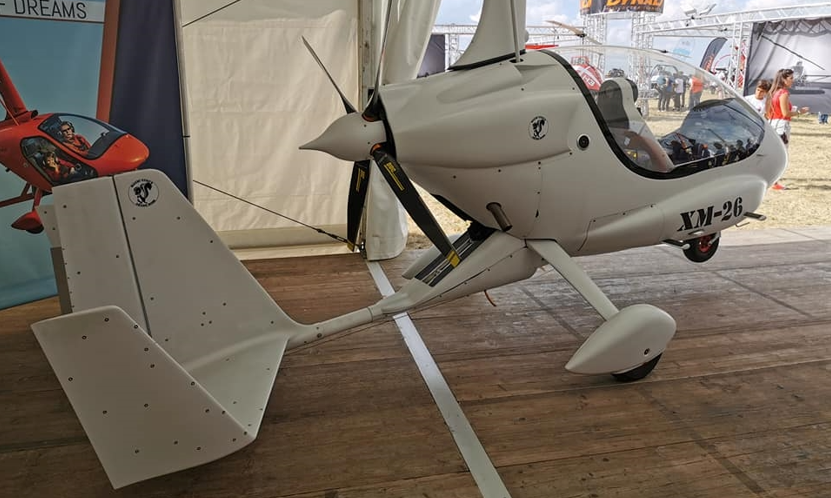

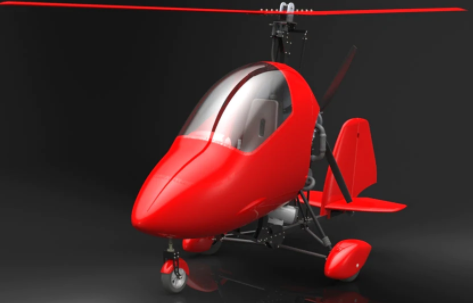

M26新型ジャイロコプター MAGNI GYROI社(伊)より間もなく発売
現在同社はM16タンデムトレーナー, M22ヴォイエジャー, M24オリオンの3機をラインナップしているが、近々M26を新たに発売予定。 発売時期は未定だが、フルクローズドキャビンタンデム機としている。

2020年7月01日

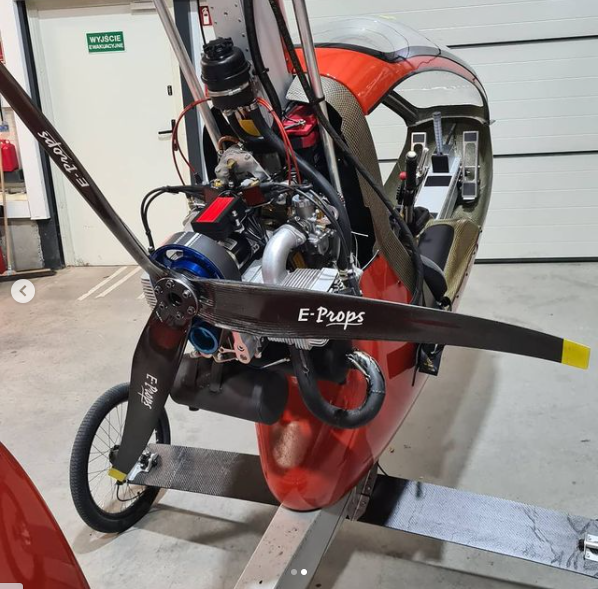

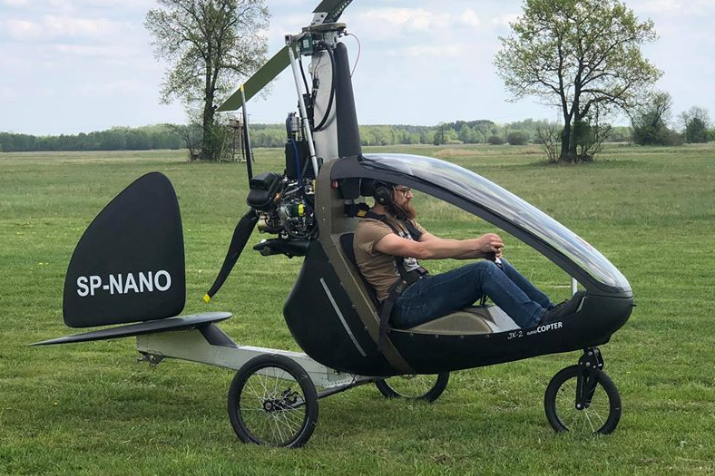

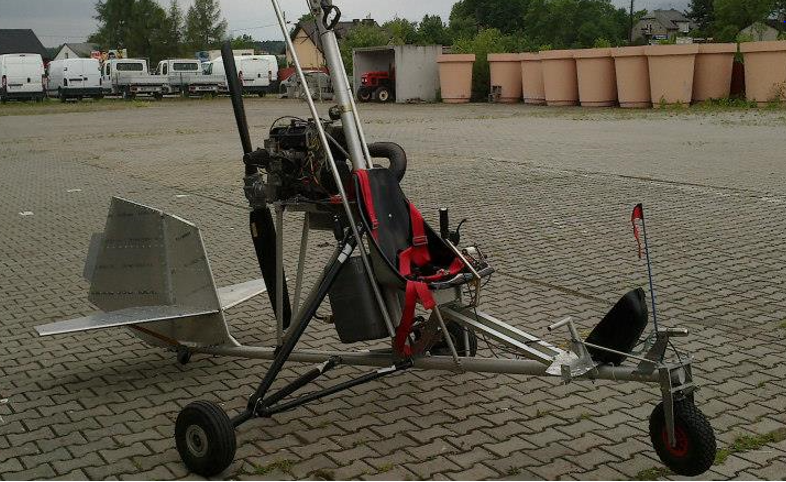

フュージョンコプター社(Fusioncopter) ポーランド (ホームページ)

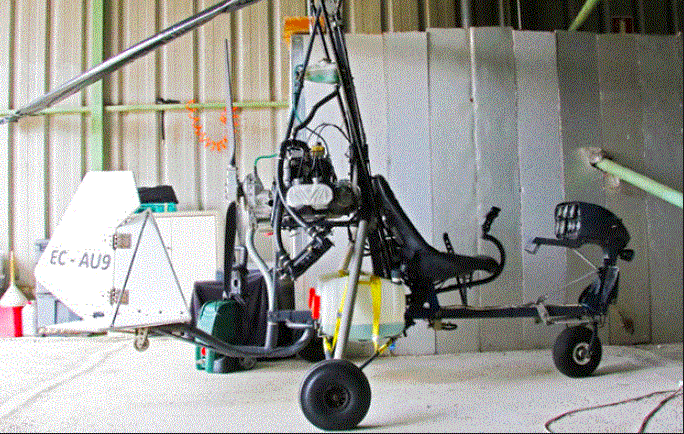

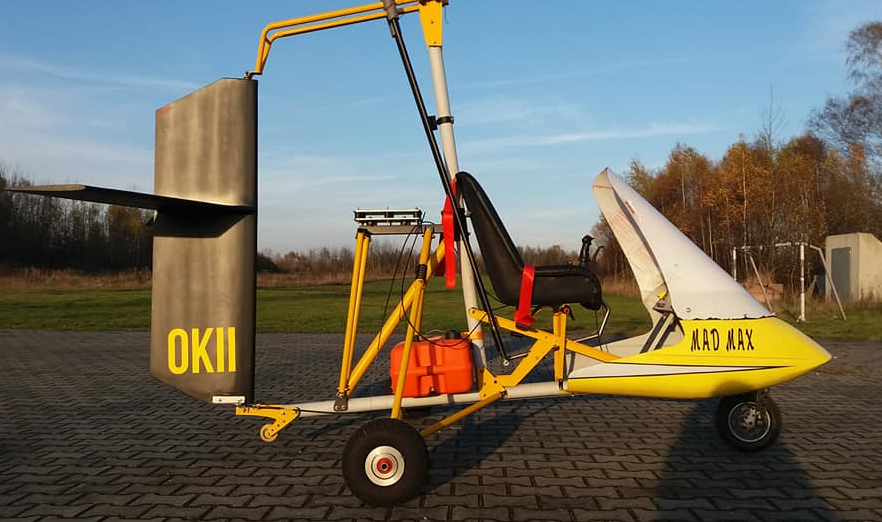

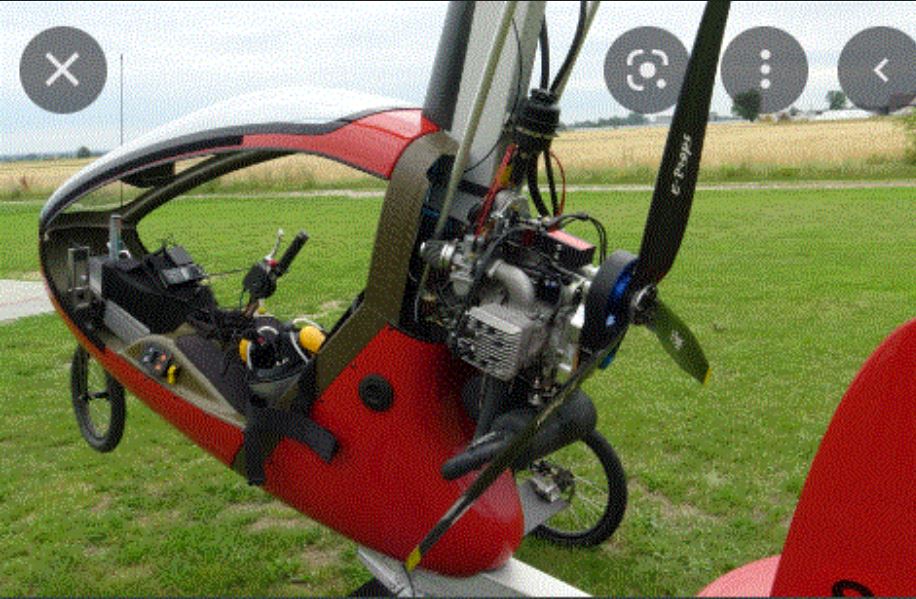

JK-2 NANOジャイロコプターはフュージョンコプター社による双発4人乗りジャイロコプターFC-4モデルの開発過程で蓄積された基礎データを基に完成した超軽量の画期的一人乗りウルトラライトジャイロコプターだ。 エンジン: Polini
Thor 250DS (水冷単気筒250cc ツインスパーク 36.5HP 18kg ヨーロッパのモーターパラやウルトラライト機用で高馬力、高評価・高信頼性のエンジン) 機体重量:100kg
最大離陸重量200kg 2019年11月発売 完成機価格 :20,000ユーロ US$22,000 納期:3ヶ月 (フライトビデオ)
2020年6月30日

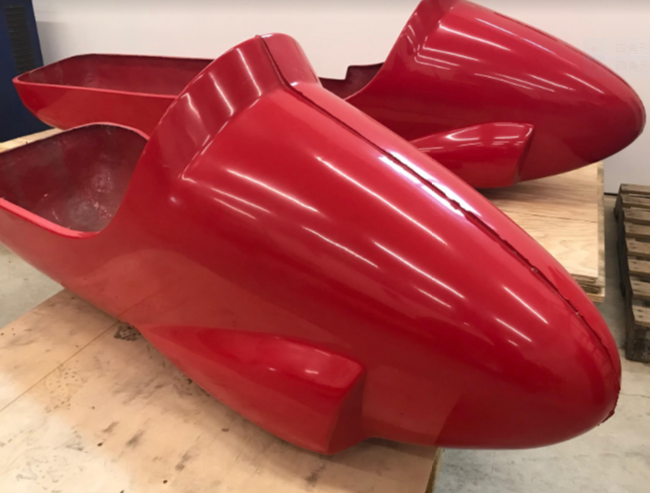

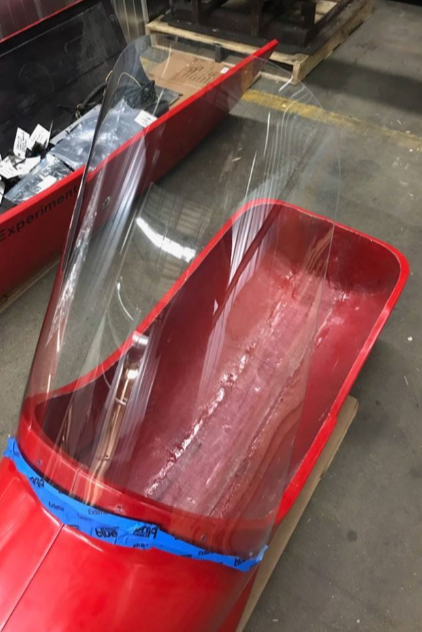

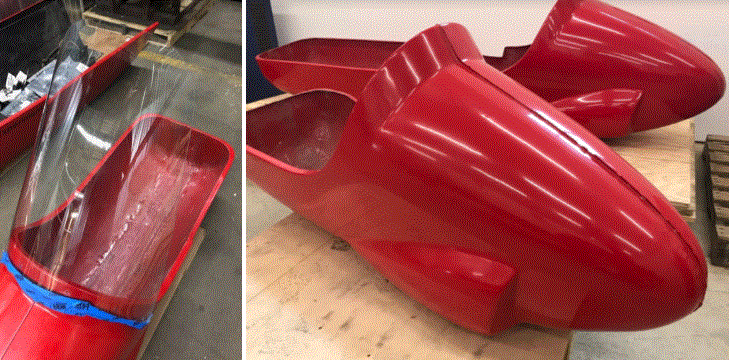

エアーコマンドシングルシーターモデル用キャビン

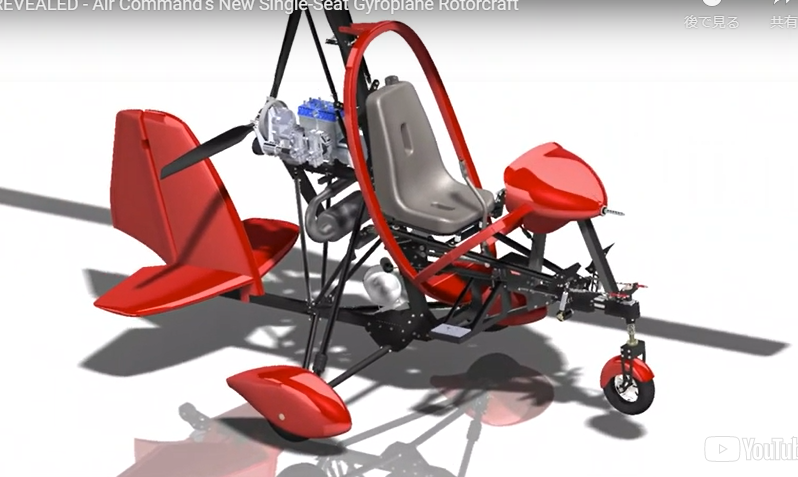

2018年, Joe Covelli氏が新たにAir Command社を引き継いだが、以来製品ラインナップのシングルシーターは全てオープンスカイのベーシックスケルトンモデルのみとなっている。 但し、キャビン付きにしたい場合はキャビン、ウインドシールドとも別売り付属品として注文可能となっている。

2020年6月25日
エアーコマンド社(Air Command International LLC)
いよいよSky Wheel Rotorができました。 エアーコマンドジャイロ発売当時と同様の赤色の頑丈なオール樹脂製です。 価格・仕様等はローターブレードページをご参照ください。

2020年6月23日
ジャイロテクニック社(Gyro Technic Inc.) GT VX-1 ジャイロコプター用ローターブレード

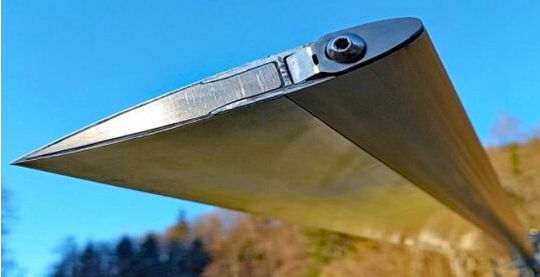

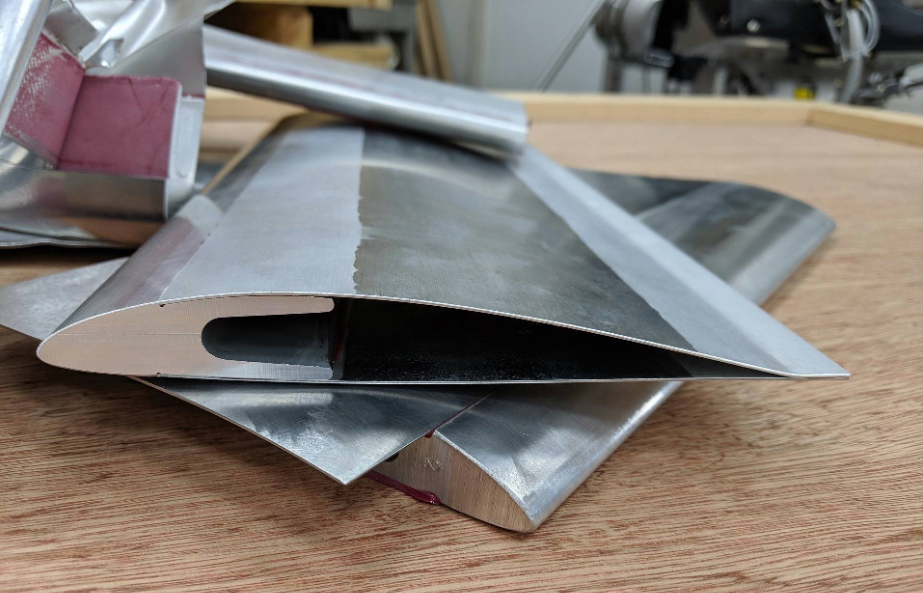

同社のアルミローターブレードはベンセン、エアーコマンド、ドミネーター、ジャイロビーの何れにも取り付ける事ができ、高性能を発揮する。 下はその断面画像であるが、 高精度に加工されたリーディングエッジコアにアルミ板を専用オーブンで強力接着しスムースな仕上がりを実現している。 アルミ一体成型抽出ブレードに対し、軽量な仕上がりとなっている。

2020年5月19日

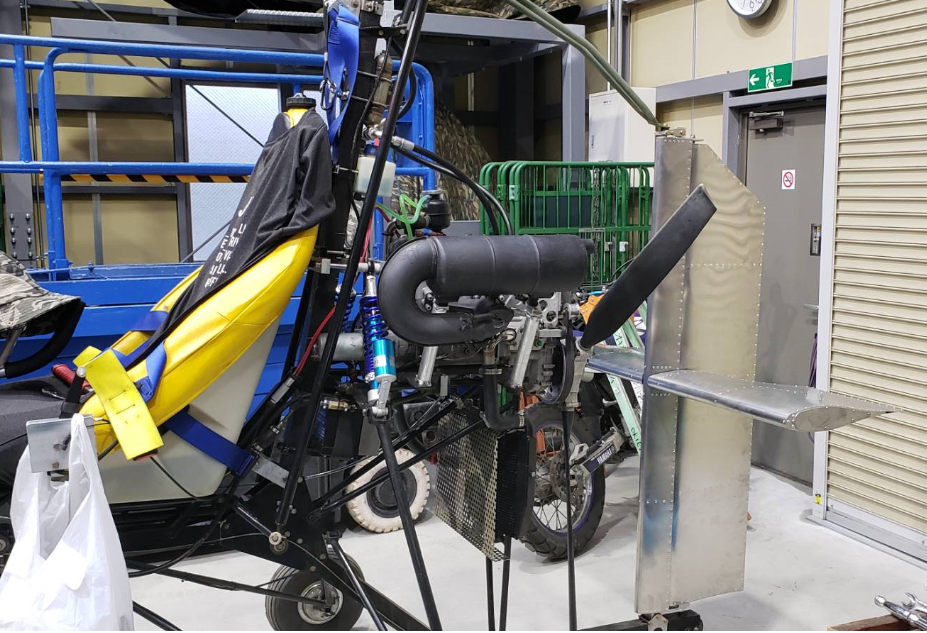

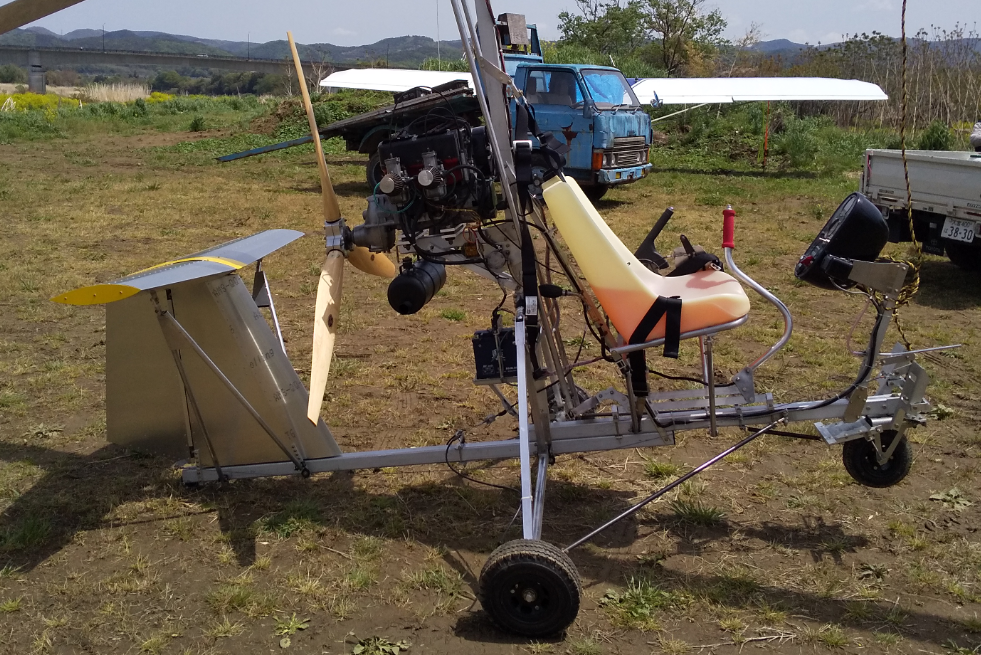

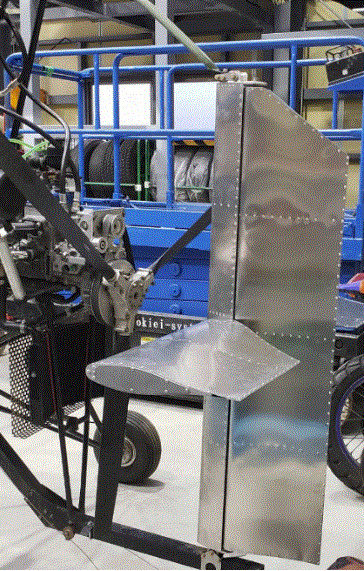

ジャイロテクニック社(Gyro Technic Inc.) GT VX-1のテールをドミネータージャイロに取り付けた。
空力特性を重視した完璧な翼型でつくられています。

2020年5月13日

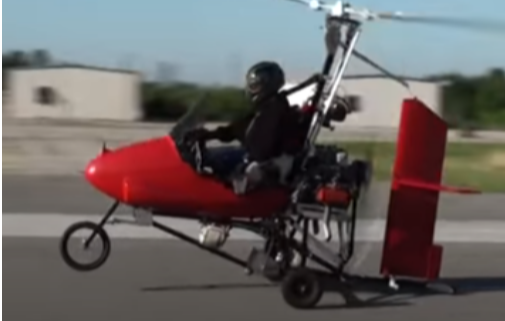

ドミネータートールテールを付けたエアーコマンド機 (テストフライトビデオ)
エンジンスラストラインにできる限り水平安定板の高さを合わせる事により、より高いピッチ安定性を求めPIO, PPOに陥りにくくしたい場合この様な改造をおこなうパイロットもいます。 現行のエアーコマンド機はシートが高い位置にあり、この様なトールテールを付けても外観上のバランスが崩れることはありません。

2020年5月07日

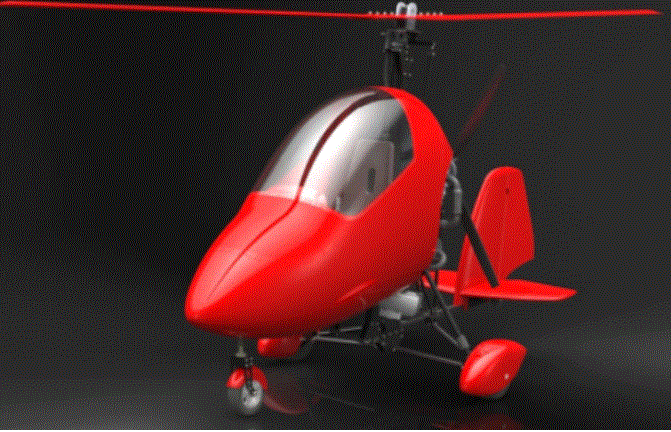

スマートなキャビン付きシングルシート機のデザイン
現在のジャイロコプターは一部のサイドバイサイドキャビンタイプ2シーター機と、多くのタンデム型キャビンタイプ2シーターで何れも価格は極めて高価である。

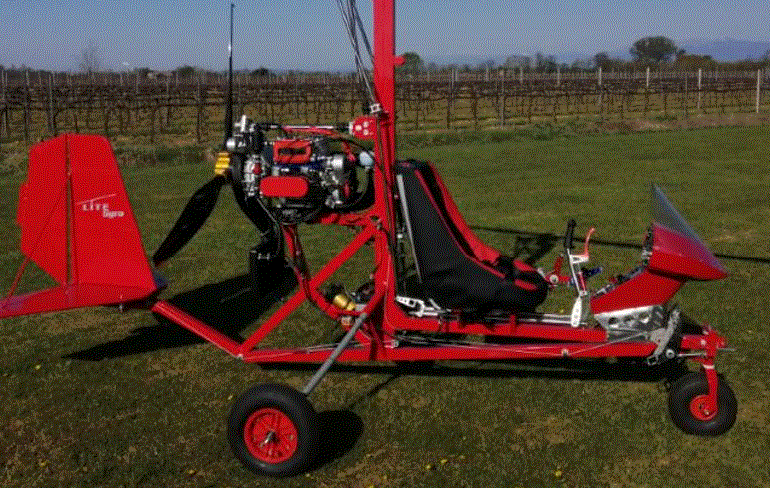

シングルシート機でキャビン付モデルはBRAKO Gyro社のスプリント、SportCopter社のシングル機シリーズ(ライトニング、ヴォーテックス、M912)、Aviomania社の3社があるが、シシングル機であるため価格はその分安めとなってはいるもののSportcopter社の機体は可なり高価である。 比較的シンプルな軽量アルミフレームでスマートなキャビン付きシングル機で価格がエンジン(60

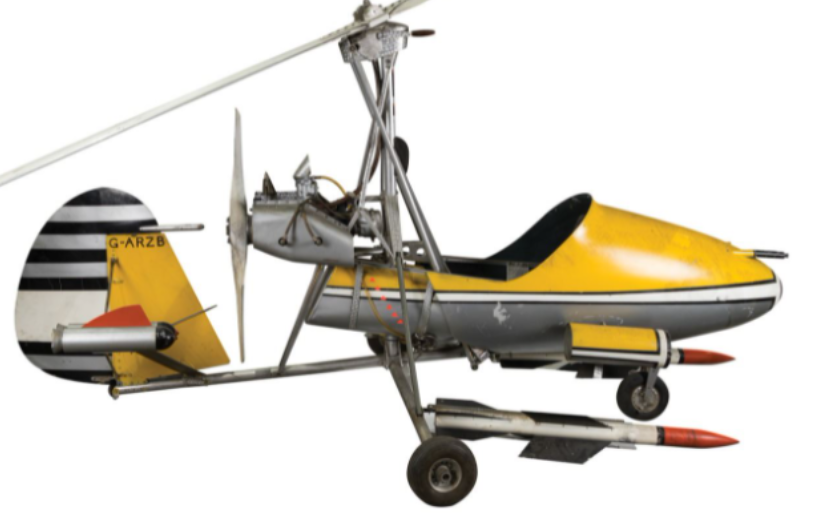

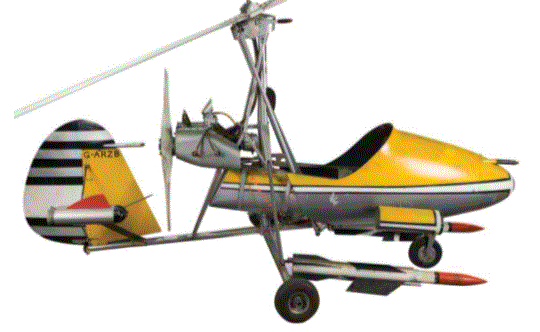

~ 65HP)、プロペラ、ローター、キャビン付きでUS$27,000.00前後で収まれば面白いと思う。 下写真は故Ken Wallis氏の設計・製作になるW-116モデルであるが、これをよりファインチューンしジェームスボンド映画、”007は2度死ぬ”で活躍した有名な機体がLittle
Nellieである。 本サイトの管理者は嘗てこの機体を輸入したい旨故Ken Wallis氏に問合せたところ、正式な認可を受けた航空機製作メーカー以外にはキット・図面・部品の何れも販売はできないと丁重に断られたことがある。 その折は本当にがっかりしたものだった。
後に解った事だが、1970年9月のファーンボローエアーショーでのウォリスオートジャイロがデモフライト中に墜落、操縦していたPee Wee Judgeが死亡するという事故があっことに起因しているのではないかということだ。 事故原因についてパイロットミスか、機体の設計上の問題かを争う裁判進行中で、このため同氏は個人への販売は行わないと決めた模様。 裁判の結果、原因は機体設計上の問題ではなく、PPOに陥ったパイロットのミスと判明。 それでもこれを契機としてジャイロのピッチ安定性を高めるため水平安定板の取り付けが強く推奨された。 これはジャイロプレーンの組立・飛行の簡便さの印象が強く、ジャイロの飛行特性にたいする十分な理解・飛行経験の浅いまま、多くの人々が一挙にジャイロコプターを始めたため、墜落事故の多発をまねくこととなったためである。 専門家によるこれらの事故調査の結果、PIO,
PPOが事故原因の多くを占めていることが明らかとなり、これを防止するため十分な面積のある水平安定板を付けることが設計要件となった。 以来、現代のジャイロコプターはすべて水平安定板のついたものとなっている。 ジャイロパイロットがジャイロコプターの飛行特性を十分に理解していれば水平安定版なしに十分に安全な飛行が出来るわけだが、より多くの人々の安全飛行のため今日ではそれが必須要件となっている。

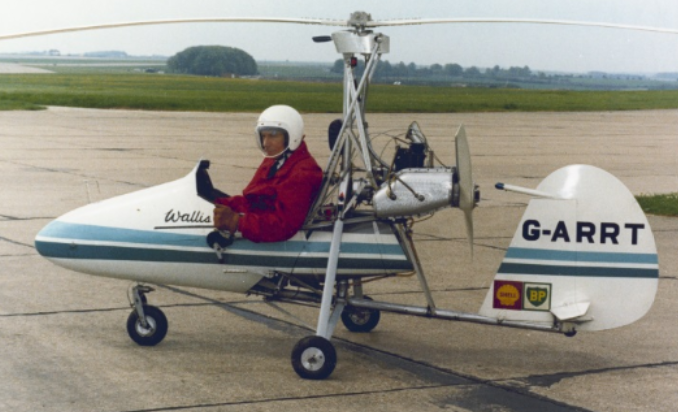

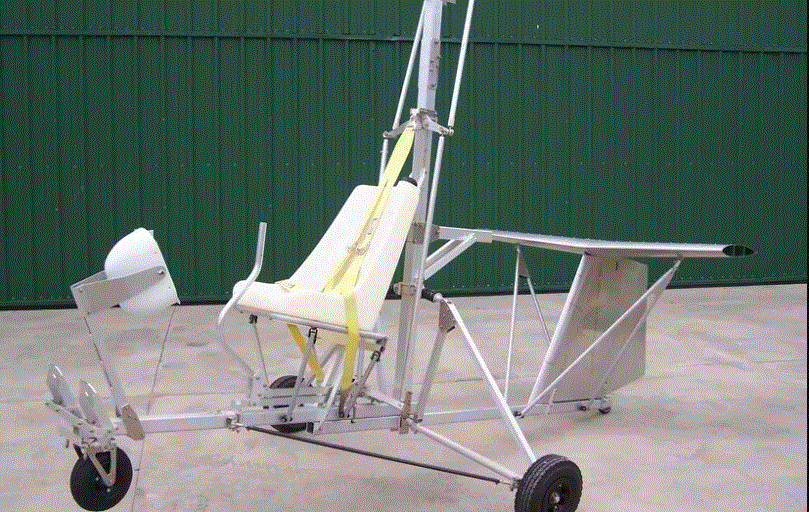

Wallis WA-116 スケルトン機
Wallis WA-116 Ken Wallis Flight Video

幻のシングルシータージャイロ(WOMBAT GYROCOPTER)
ウォンバットジャイロコプター エンジン Rotax582 クリスジュリアンエンジニアリング(Chris Julian Engineering)社 英国
ウォリスオートジャイロが輸入できないと判ってから数年後の1993年、同機を彷彿とさせるスマートなジャイロコプターが英国で発表された。
オートバイレーサー・エンジニアであったクリスジュリアン氏(Chris Julian)の設計・製作したジャイロコプター、ウォンバット(Wombat)であった。
同氏はWambat Gyrocopter 4 機程のプロトタイプを完成させ、CAAによるテスト飛行許可も降りこれからの販売準備をすすめていた矢先の1994
年、BENSEN曳航クライダーで練習生をトレーニング中、不慮の事故で死去してしまった。 この ため残念ながら本機の開発は頓挫し現在は博物館
入りとなっている。

2020年4月25日

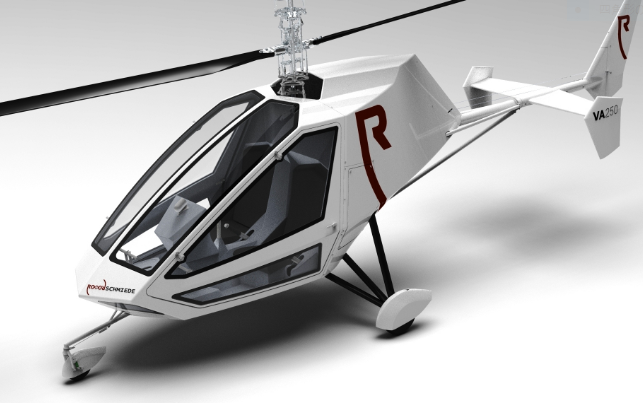

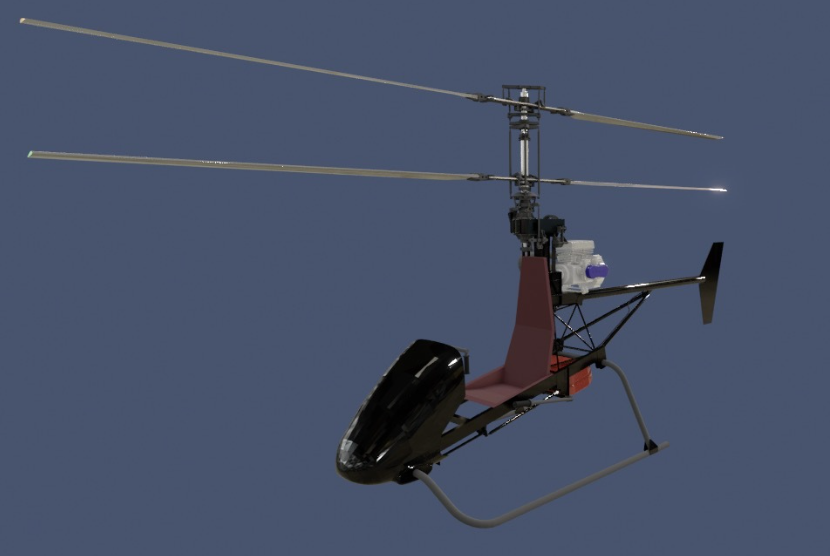

VA250 Coaxial Helicopter(同軸反転ヘリコプター) Roterschmiede(RS Helikopter GmbH)
独
VA115の上級機 2人乗り、新世代特許取得済高性能同軸反転システム、ホバリングの時間制限なし、ペイロード:250kg 目標価格 150,000.00

2020年4月21日

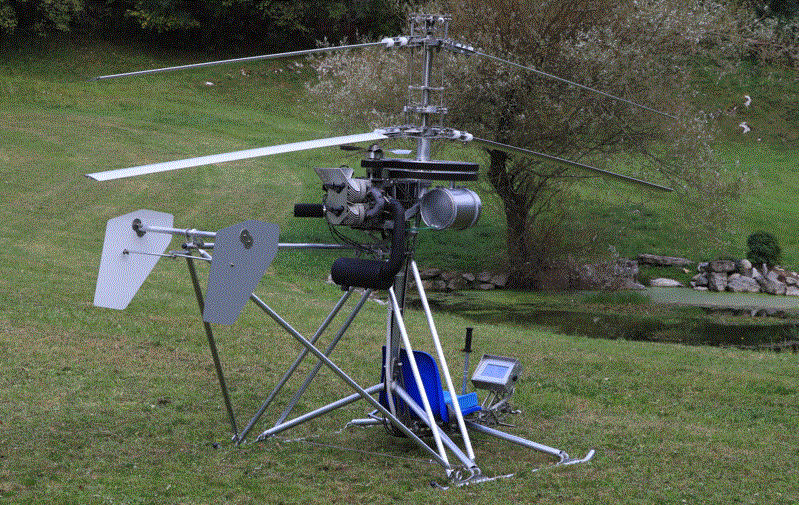

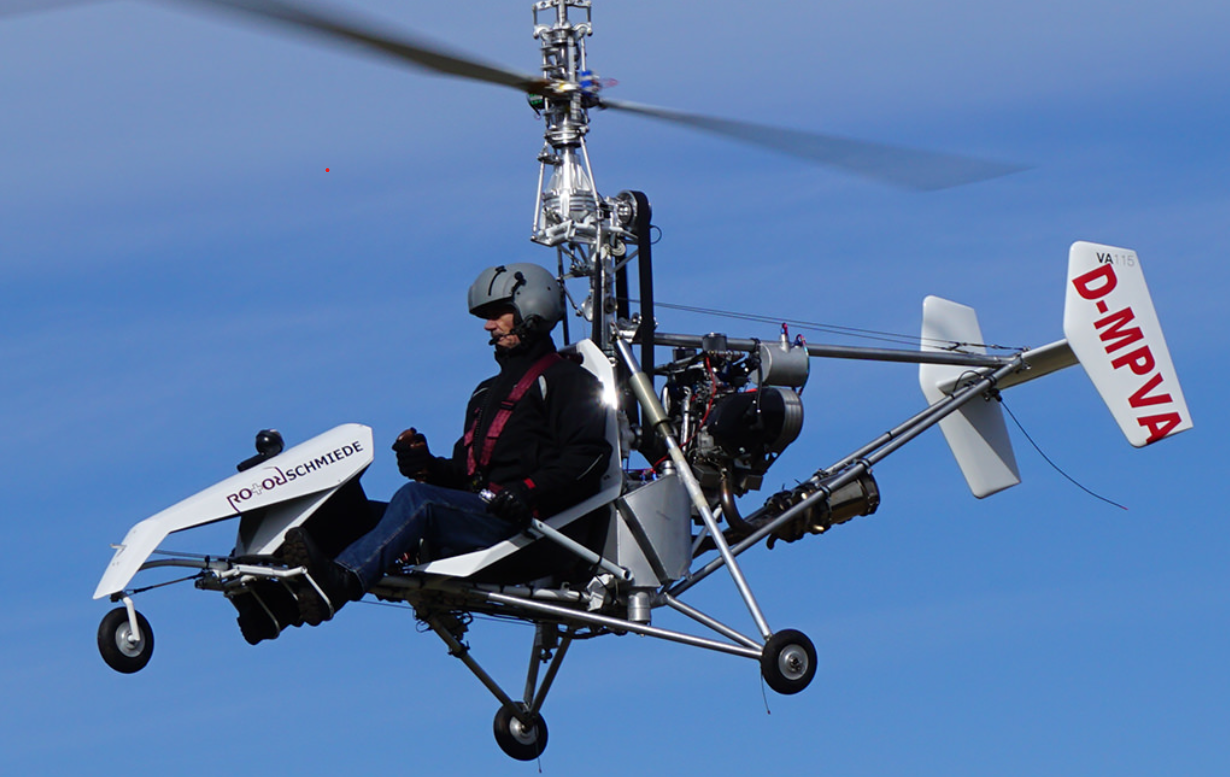

VA115 Coaxial Helicopter(同軸反転ヘリコプター) Rotorschmiede(RS Helikopter GmbH) 独 (ホームページ)
世界最軽量ヘリコプター カーボンファイバーコンポジットローター 機体重量 130kg ペイロード 121kg エンジン Hirth
F23
2018年10月 DULV(German Ultralight Aviation Association ドイツウルトラライト航空協会)型式認定取得 価格 €80,000.00 (テストフライトビデオ)

TR115 フライトトレーニングジグ(オプション)
このジグを使用した訓練では飛行時の前後、左右の傾き、地上での左右蛇行、最高1.5Mまでの高さ間の上昇・降下、ホバリング、左右蛇行飛行等全ての飛行訓練をヘリの重心位置で行う為、飛行感覚の認識・体感や横転・ローター破損の防止を可能とする安全な飛行訓練をすることができ、極めて有効なトレーニングジグである。このジグの使用はアスファルト、コンクリートなど平坦な練習場所が必要だが、少々荒れている場所しかない場合はジグの車輪を大き目のものへの変更も可能。 (トレーニングビデオ) 価格 €12.000.00

2020年4月18日

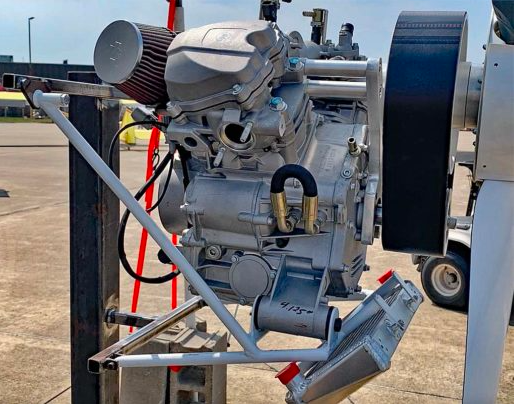

新型エンジン エアロマリーン4ストローク水冷80°V-ツイン 60HP AEROMARINE LSA社 米国 (ホームページ)
800cc 燃料噴射 電子イグニッション セルスターター付き 本エンジンは50 ~ 60馬力クラス2ストロークエンジンの4ストローク
エンジンである。 MAC90エンジンに52" X 26"テネシープロペラの組み合わせによる引っ張りデストでは300lbsを記録 本V-Twinは140kgを記録しておりポンド換算では308lbsとなる。 重量 52.2kg
Aeromarine機用エンジンマウント、セルスターター、プロペラを含む (エンジンスラストテスト)
を
本エンジンはAEROMARINE LSA社開発のオールアルミ製ウルトラライト機MERLIN PSA(マーリンパーソナルスポーツエアクラフト)用のエンジンとして開発されたもの。 同社は当初、日本製HKS社4ストローク水平対向2気筒エンジン60HPを予定していたが、HKS社がエンジンビジネスから撤退してしまったため独自のエンジン開発となった。 同社のPSA機顧客の殆どが4ストロークエンジンを望んでいたため独自に4ストロークエンジンの
開発に着手した。

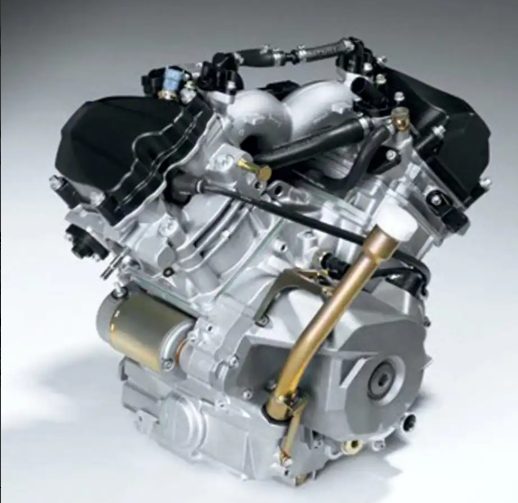

アメリカではCan Am スタイルATV/UTV(オールテレインヴィークル/ユーティリティータスクヴィークル)レースは極めて人気が高く大勢のファンが楽しんでいる。 このレースはアップ・ダウンのある粗い路面の周回コースを高速で走破する過酷な耐久レースでエンジンは長時間の高速連続運転が前提であり、高回転耐久性・高安定性・高信頼性が絶対条件である。 本エンジンはBRP社のATV/UTV用Rotax
4-TEC V-800をベースとしている。
BRP社(ボンバルディア レクリエーショナル プロダクツ)はその名の通りスノーモービル、モーターボート、マリーンスクーター、オンロードレーサー、オフロードレーサー(ATV/UTV)のリーディングメーカーで各エンジンとも量産実績に裏付けられた部品供給にたいする安定性・信頼性も期待できる。
このエンジンはジャイロコプター用4ストロークエンジンとしても大いに期待できるのでは。 エアーコマンド、 BENSEN、 ドミネーター、 ジャイロビー等一人乗りジャイロコプターに丁度よいエンジンといえる。 導入価格
: US$7,500.00 (カーボンプロペラ、ラジエーター、排気パイプの他Merlin機へ搭載用のエンジンマウント等付属品一式を含む
2020年4月10日
ドミネーター用トールテール:
ローターフライトダイナミックス社は既に撤退しています。 ドミネーターテールが必要な場合はジャイロテクニック社GT-VX1のテールが代用できます。 ドミネーターテールとの違いは普通の軽飛行機の垂直尾翼と同じリーディング部が機体に固定され、ラダー部分のみが曲がるタイプです。 ジャイロ社のテールはドミネーターフレームに取り付け専用のアダプターキット付きです。 テール価格(アダプターキット付き) US$1,350.00 運賃は別途

2020年3月29日

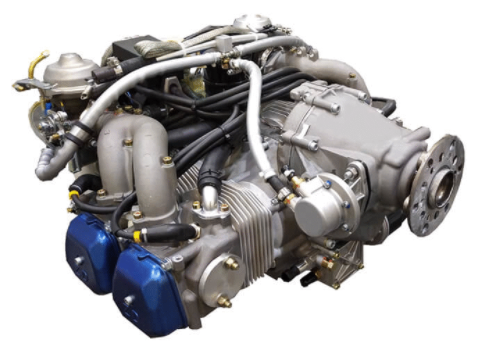

HB1400 新型水平対向2気筒4ストローク水冷エンジン HB MTERS UG社 独 (ホームページ)
2018年にプロトタイプが製作されたが、本年中には技術評価がすすみ市販への進捗が期待される。
シリンダーヘッドの冷却方式が水冷であるためRotax900シリーズ並みの冷却効果を期待したい。

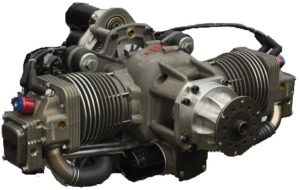

HB1400 WD ダイレクトドライブ 1400cc 40hp、 重量 : 36kg 価格: €12,050

HB 1400 WG PSRUギア付き 1400cc 69hp 重量: 41kg 推定価格: €15,000

重量、馬力、外観も含め、開発当初より飛行機用として設計・政策されたエンジンとしては従来の常識からは考えられない仕上がりである。
PSRU(スピードリダクションギア)は現在はよく知られた他社のものを使用しているが、近い将来、自社設計のものを取り付けるとしている。
現在このクラスでは2ストロークRotax582が市場を席捲しているがHB1400PSRUタイプが完成すれば4ストロークファンにとっては嬉しい展開だ。
ベンセン、エアーコマンド、ドミネーター、スタービージャイロ等のシングルシーター機に丁度良いエンジンである。
2020年3月24日

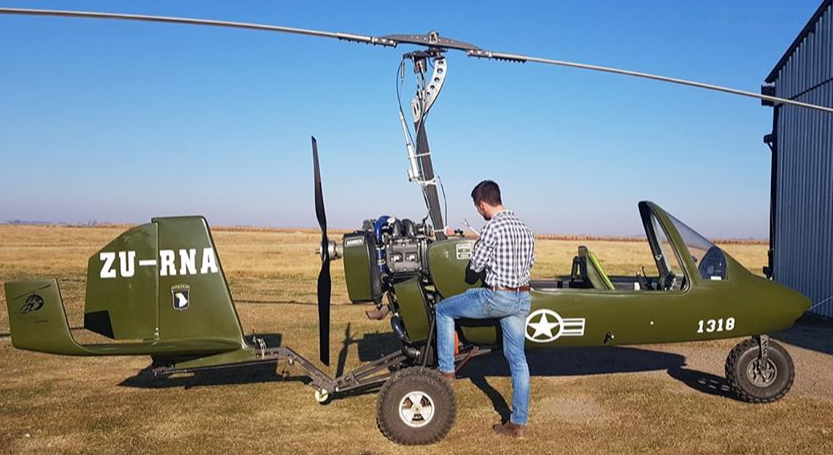

Trojan Gyrocopter(トロージャンジャイロコプター)
トロージャンは重装備を目指した数少ない機体で、広大なアフリカの僻地や不整地での離着陸にも耐える頑丈な足回りを備え、最大離陸重量800 ~ 900kgを可能としたヘビーデューティー仕様の機体である。 現在、軍用・警察向け機体製作のため機銃、ロケットランチャー試験装備に取り組んでいる。

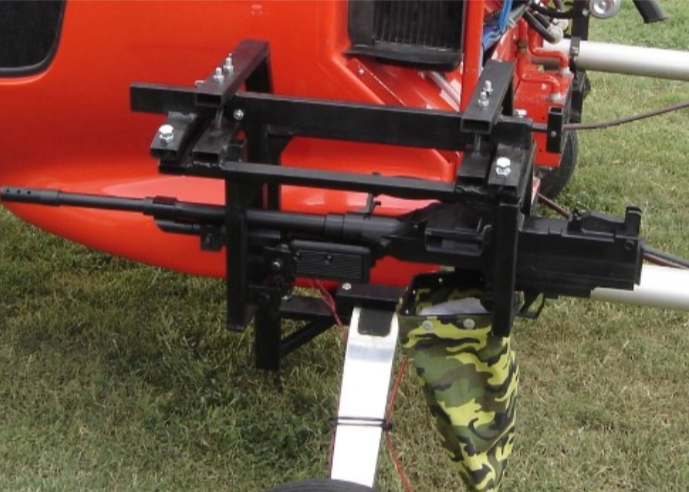

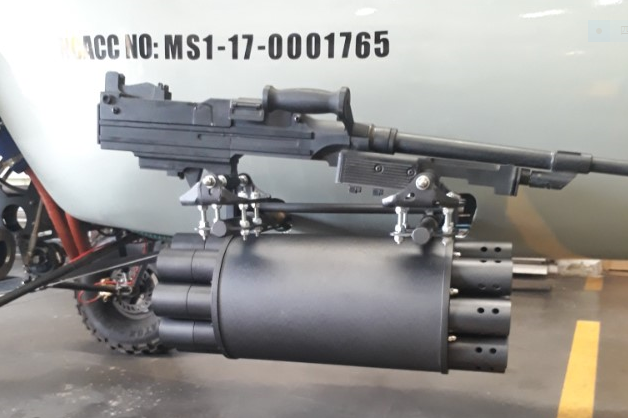

SS-77機銃とロケットランチャーを装備したトロージャン SS-77機銃を装備した機体はArtur Trendak社製ターセル
2020年3月15日
リキッドピストンロータリーエンジン LiquidPiston,Inc. 米国 (ホームページ)
同社はこの程従来とは真逆の発想によるロータリーエンジンを開発し現在プロトタイププによりテスト中だ。
従来のロータリーが楕円形の燃焼室内で三角形状のローターが回転するのに対し、三角形状の3つの燃焼室内を楕円形のローターが回転するという画期的なもの。
これにより、従来のロータリーエンジンの弱点であるシーリングと潤滑の問題を一挙に解決した。
このエンジンの特徴はレシプロエンジンより、より軽量、小型、低振動、低騒音、低燃費、より高出力。 使用燃料はガソリン、ジーゼル、天然ガス、JP-8ジェット燃料全てに対応。 用途は従来の電動手持ち工具、ローン・ガーデンツール、ポータブル発電機
、小型オートバイ、U.A.V.、モーターボート、ロボット等用の動力として、その他ボート、航空機等の補助動力等広範囲だが、更に従来のエンジンでは不可能であった機器の動力原にもなる。 エンジンの最大出力は1000馬力まで可能としている。 現在 X
mini エンジン 4ストローク ガソリンエンジン、 X4 ジーゼルエンジン(40HP, 重量:30lbs≒14kg)の2つのプロトタイプが出来ており、この程、X
mini ガソリンエンジンをゴーカートに載せ実走行実験をはじめた。 (ゴーカートビデオ)

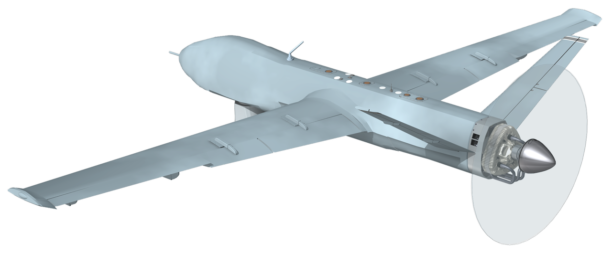

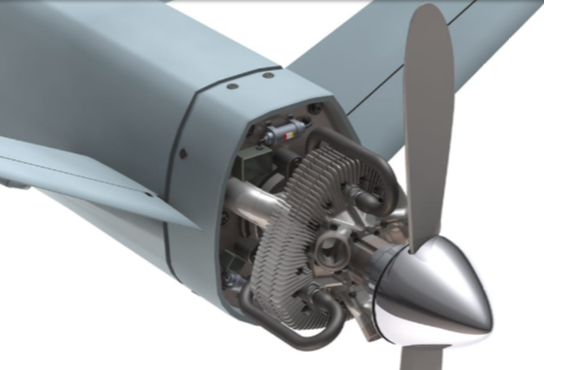

更に現在、実証的な展開として、米軍のDARPA (Defense Advanced Research Project Agency, 高度防衛研究計画局?)がこのエンジンの特徴、特に静粛性、低振動、長時間運航能力に強い関心を寄せ、同社は軍からの資金提供の下、X4ジーゼルエンジンをベースとした軍事用ドローンの開発を進めている。

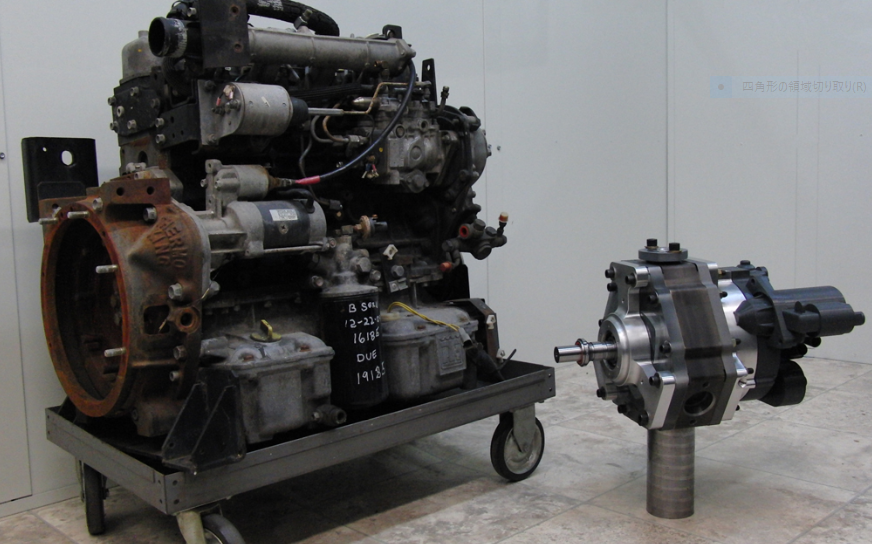

上左画像 : 通常のジーゼルエンジン 35HP 右画像 : X2ジーゼルロータリーエンジン 40HP

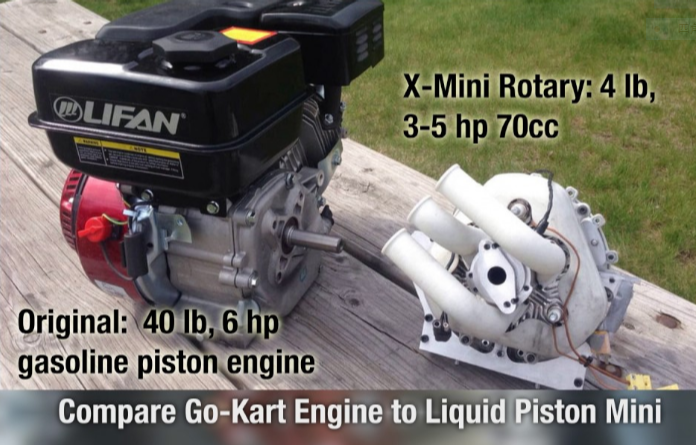

従来のゴーカートエンジン(左)とX-MINI ロータリーエンジン(右)の比較 重量/馬力で見ると如何にX-MINI ロータリーが優れているかが解かる。

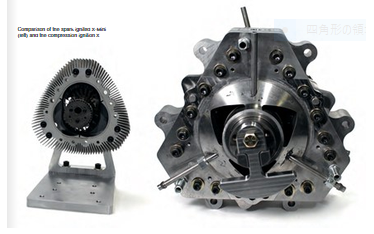

X-MINI ロータリーンジン(左)とX2ディーゼルロータリーエンジン(右)

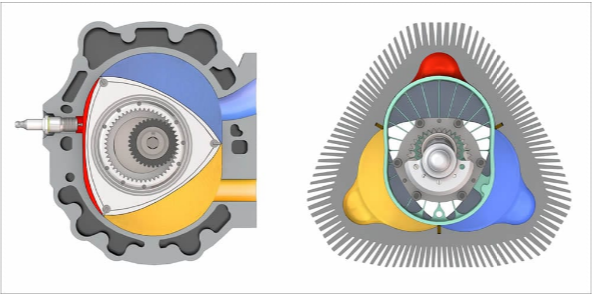

従来のロータリーエンジン(左) リキッドピストンロータリーエンジン(右)の比較

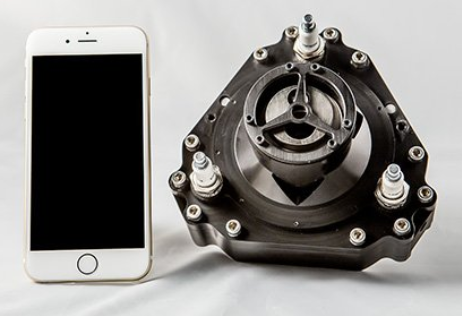

X-MINI ロータリーエンジン70CC 3 ~ 5HP X2 ジーゼルロータリーエンジン 40HP
(リキッドピストンジーゼルロータリーエンジンの駆動アニメーションビデオ)
(リキッドピストン X-MINI 4ストロークガソリンロータリーエンジン駆動アニメーションビデオ)
